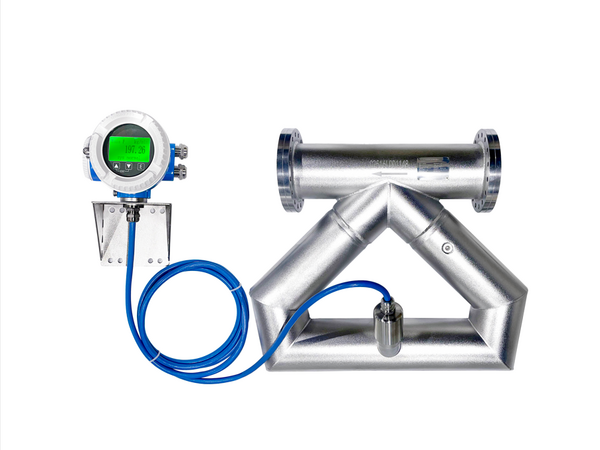

Точное криогенное измерение, идеальное решение для азота — низконапорный кориолисовый массовый расходомер для работы с криогенным жидким азотом

Основные трудности и решения

1. Высокоточное измерение низконапорных криогенных сред

   Проблема: рабочая температура жидкого азота составляет −196 °C, при пониженном давлении его плотность дополнительно снижается. Это затрудняет сбор измерительного сигнала обычными приборами и снижает точность замеров.

   Решение: сенсор конструкции в виде перевёрнутого треугольника, адаптированный под криогенные условия, криогенные измерительные трубки из стали 316L и высокочувствительные датчики обеспечивают отличную стабильность нулевой точки и точность измерений ±0,2% даже при сверхнизких температурах и низком давлении, прибор выдаёт прямые показания массового расхода.
2. Совместимость с низконапорными системами, бесперебойная работа

   Проблема: в низконапорных системах недостаточная движущая сила потока, такие системы чувствительны к потерям давления в расходомере, избыточные потери нарушают нормальную работу оборудования.

   Решение: конструкция трубы в виде перевёрнутого треугольника сводит потери давления к минимуму, идеально подходит для низконапорных систем жидкого азота и не оказывает негативного влияния на ход технологического процесса. Гладкая поверхность измерительных каналов исключает дополнительные потери давления.
3. Интегрированная конструкция для упрощения криогенных систем

   Проблема: криогенные системы имеют сложное устройство и требуют регулярного обслуживания. Для контроля расхода, плотности и других параметров часто требуется несколько приборов, что увеличивает расходы и количество потенциальных точек отказа.

   Решение: один прибор выполняет многопараметрическое измерение, одновременно выводит сигналы массового расхода, плотности и температуры. Легко интегрируется в системы управления через интерфейсы RS485 и 4-20 мА, оснащён локальным дисплеем для удобного полевого контроля и наладки.
4. Адаптация к сложным условиям, стабильная работа без обслуживания

   Проблема: сверхнизкие температуры часто приводят к выходу из строя электронных компонентов, отдельные рабочие зоны требуют соблюдения норм взрывозащиты.

   Решение: питание от источника 24 В постоянного тока, наличие сертификатов взрывозащиты Ex позволяет эксплуатировать прибор во взрывоопасных зонах. Преобразователь имеет степень защиты IP67, устойчив к влаге, пыли и другим неблагоприятным внешним воздействиям. Отсутствие подвижных деталей гарантирует долгосрочную стабильность и минимальные затраты на обслуживание в криогенных условиях.

Основные преимущества

• Специализированное решение для низконапорных криогенных сред, в первую очередь жидкого азота

• Высокочувствительные датчики, отличные показатели при измерении малых расходов в условиях низкого давления

• Прямое измерение массового расхода, показания не зависят от колебаний температуры и давления

• Минимальные потери давления, оптимизированный проток для низконапорных систем

• Высокая точность и повторяемость измерений ±0,2%, стабильность технологических режимов

• Многофункциональная интеграция, один прибор заменяет несколько устройств, экономит место и бюджет

• Прочность и эксплуатация без обслуживания, отсутствие подвижных деталей, корпус из стали 316L, длительный срок службы

• Интеллектуальные интерфейсы связи и локальный дисплей, поддержка выходов RS485 и 4-20 мА
